２７ 運転表示
作成 2026年 2月19日付

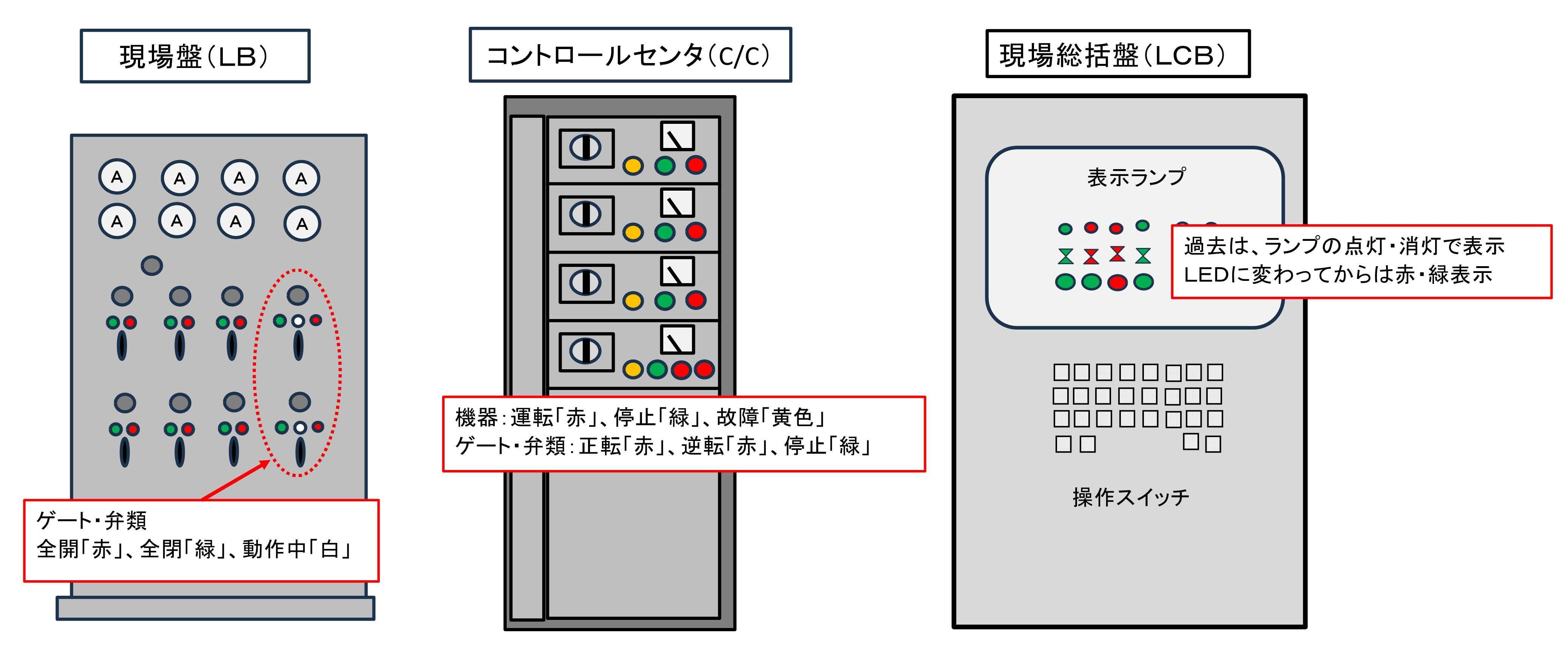

処理場の機械の現場盤等に表示されるランプの色についてです。通常、「赤」が運転「緑」が停止となります。
ゲート及び弁類に関しては、全開「赤」、全閉「緑」等と表示されます。
たまに、既製品のコンプレッサ、空調機等が運転が「緑」、停止が「赤」の表示で逆表示になっている機器を見つけることがあります。
建築関係の設備等処理場の仕様で発注できない設備です。
違和感があり、この表示灯を調べてみました。
１ 色の区分け
機械の運転表示（ランプの色）は、「電気・プラント系」と「工作機械・生産設備系」で意味合いが真逆になっているようです。
これは、何を「危険」または「安全」とみなすかの思想（規格）の違いによります。
（１） 運転「赤」／停止「緑」の業界
主に受電設備、電力プラント、ビル管理などの分野で見られます。
考え方は通電状態（活線状態）を「危険」とみなします。
赤（運転）：電気が流れており、触れると感電の恐れがある「危険」な状態を示します。
緑（停止）：電流が遮断されており、点検などが可能な「安全」な状態を示します。
（２）運転「緑」／停止「赤」の業界
主に工作機械、ロボット、一般産業用機械などの分野で見られます。
考え方は機械が正常に動いていることを「安全・良好」とみなします。
緑（運転）：プロセスが正常に進行している「正常・安全」な状態を示します。
赤（停止）：機械が止まっている、あるいは非常停止などの「異常・危険」な状態を示します。
（３）業界ごとの主な規格・基準
| 主な対象業界 |
運転表示 |
停止表示 |
根拠となる主な規格・慣習 |
| 電力プラント、受電盤、ビル電気設備 |
赤 |
緑 |
日本配電盤工業会規格 (JSIA) など |
| 工作機械、自動化ライン、半導体装置 |
緑 |
赤 |
JIS C 0448、IEC 60204-1 (国際規格) |
注意点
近年は国際規格（ISO/IEC）に基づき、工作機械を中心に「運転＝緑、停止＝赤」が主流となっていますが、
古い設備や特定の電力インフラ現場では逆の表示が混在しているため、色だけで判断せず銘板や仕様を確認することが推奨されます。
新人のために
慣れは必要ですが、ベテランは常に「赤」は運転を当たり前と思っています。

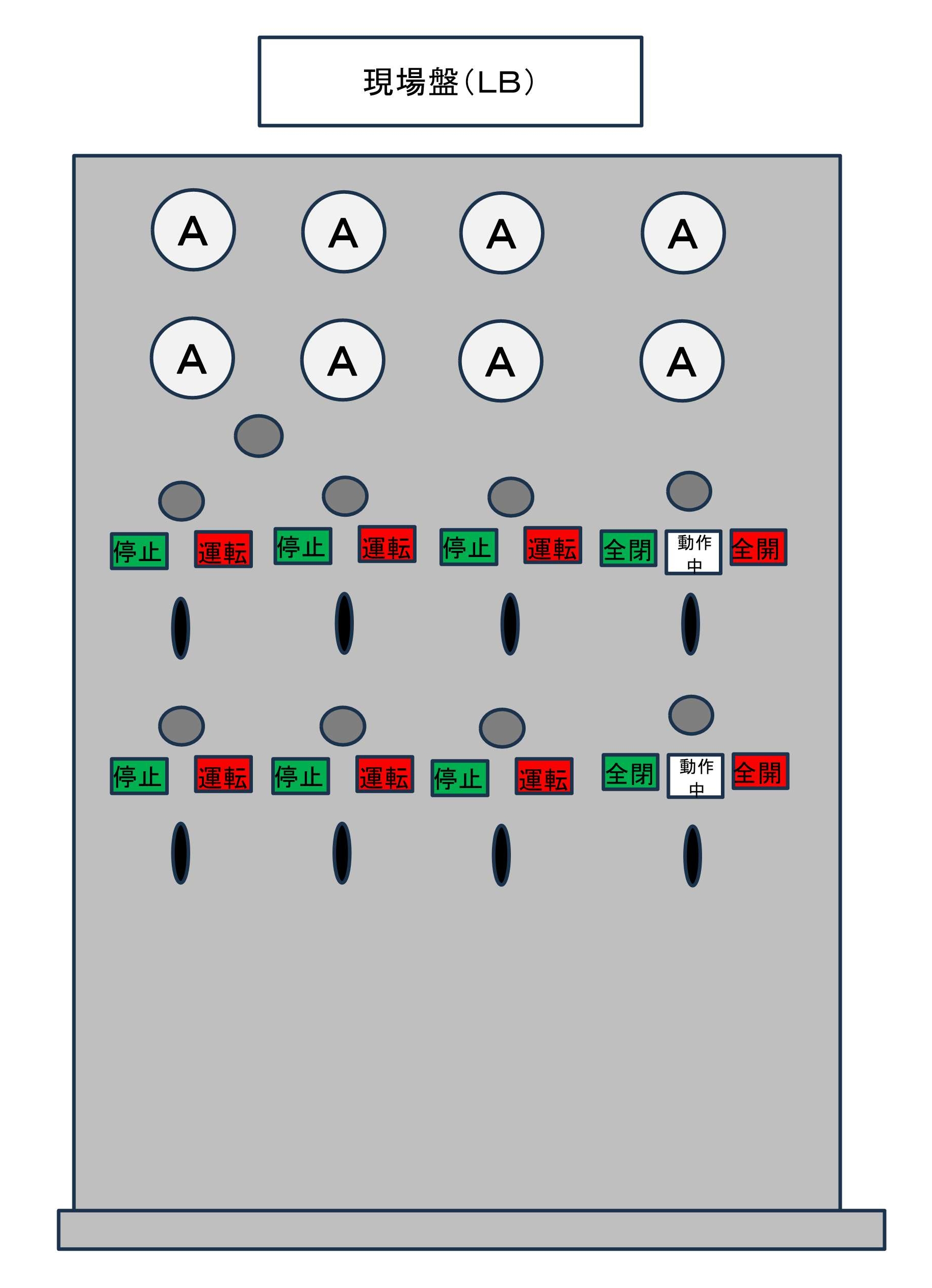

ただ、いろいろな経験をした新人職員が採用される現在では以下のように「文字と色」とするのも今の時代なのかもしれません。
|
２ 規格根拠
（１）ＪＥＭ（日本電機工業会規格）の規定
主に配電盤や制御盤（電力設備）を対象とするJEM規格では、通電状態を「危険」とみなす思想が強く反映されています。
規定の内容：「赤」を運転・通電（入）、「緑」を停止・遮断（切）とするのが標準的です。
対象規格例：JEM 1115（配電盤・制御盤・制御装置の用語および文字記号）など。
考え方：電気が流れている状態は作業者にとって「危険な活線状態」であるため、注意を促す「赤」を用います。逆に電気が切れている状態は「安全な作業可能状態」として「緑」を用います。
（２）ＪＥＣ（電気規格調査会規格）の規定
ＪＥＣは主に電力会社や重電メーカーが使用する電力設備（変電所や発電所の機器）に関する規格です。
規定の内容：ＪＥＭと同様に、「入（ON）＝赤」「切（OFF）＝緑」が基本です。
理由：大電力設備においては、回路が閉じている（赤）か、切り離されている（緑）かの認識が人命に関わります。遮断器が「切（緑）」であれば、その先で安全に点検作業ができるという「安全」のシグナルとして緑が機能しています。
まとめ：規格による色の違い
| 分野・規格 |
運転（入） |
停止（切） |
思想の根拠 |
| ＪＥＭ・ＪＥＣ・ＪＳＩＡ(電力・受電盤) |
赤 |
緑 |
通電＝危険、遮断＝安全 |
| ＪＩＳ Ｃ ０４４８・ＩＥＣ（産業機械） |
緑 |
赤 |
稼働＝正常、停止＝異常・注意 |
電力プラントなどの現場では、このＪＥＭ／ＪＥＣ流（赤＝運転）が長年の慣習として定着しているため、一般産業機械のルールと混同しないよう厳格に区別されています。
これは、工作機械やロボットが準拠するJIS規格や国際規格（IEC 60204-1）の「運転＝緑、停止＝赤」とは真逆の考え方です。
３ 人間工学的な要素の視認性としての色の影響
人間工学の観点から見た色の影響は、「生物学的な見えやすさ（視認性）」と「心理的な意味づけ（誘目性と象徴性）」の両面で説明されます。
（１） 生物学的な視認性（見えやすさ）
緑色の優位性（視認性）：人間の目は波長の短い青や長い赤よりも、中間の波長である「緑」を最も強く、かつ正確に認識しやすい性質があります。
これは網膜にある光を感じる細胞（錐体）が緑の波長に最も敏感であるためです。
赤色の特性（誘目性）：赤は波長が長く、散乱しにくいため遠くまで届きやすいという特徴があります。
そのため、遠方からでも「何かが起きている」と気づかせる力が強く、注意を引く「誘目性」に優れています。
（２）心理的・象徴的な影響
赤色：警告・興奮・停止
心理的に交感神経を刺激し、エネルギーや情熱を喚起させます。
社会的な共通認識として「危険」「禁止」「停止」を強く連想させるため、緊急を要する状態や危険な通電状態の表示に適しています。
緑色：安全・安らぎ・進行
心理的に心を落ち着かせ、安心感をもたらす「穏やかな色」です。
「安全」「正常」「進め」を象徴するため、機械が正常に動いていることや、作業を始めても安全な状態を示すのに適しています。
（３）色覚多様性への配慮（アクセシビリティ）
人間工学的に重要なのが、「赤と緑の判別」です。
色覚特性の影響：人口の一定割合（特に男性）は、赤と緑が同じような色（くすんだ黄色や茶色など）に見える「赤緑色覚多様性」を持っています。
対策：現代のデザイン規格（JISやISOなど）では、色だけに頼らず、「点灯の有無・速さ」「形状（アイコン）」「文字の併記」など、色以外の情報（冗長性）を組み合わせることが推奨されています。
４ まとめ
「運転＝赤」とする業界（電力等（処理場））は、「赤＝最も注意を引く色（危険信号）」という誘目性を優先しています。
「運転＝緑」とする業界（工作機械等）は、「緑＝正常・安心」という心理的象徴性を優先し、作業効率や心理的負荷の低減を図っています。
大部分「Gemini 3.0」による引用（今回は手を抜きました）
|
